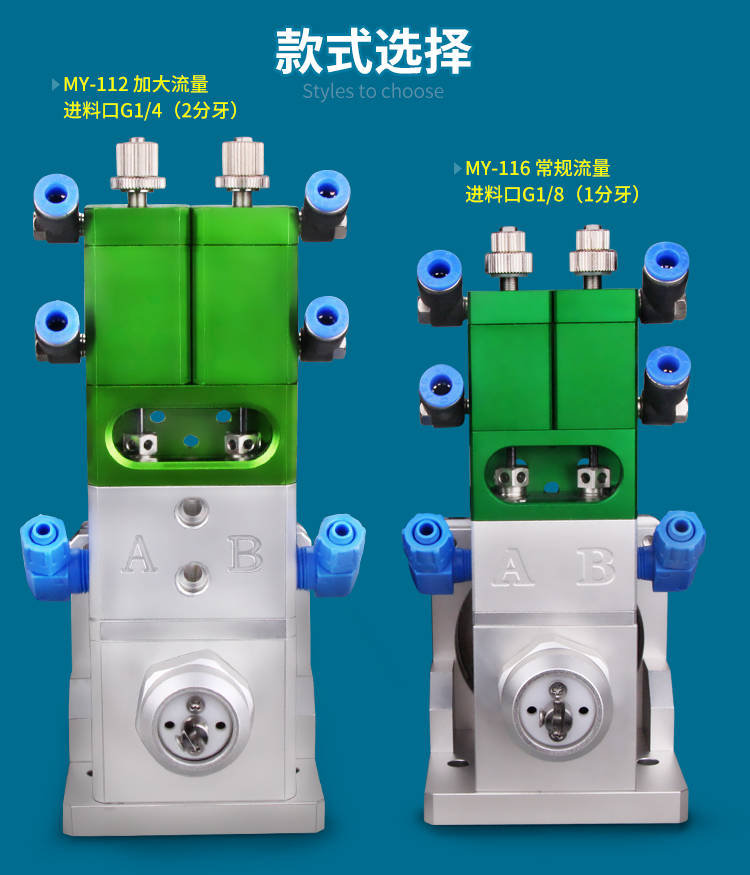

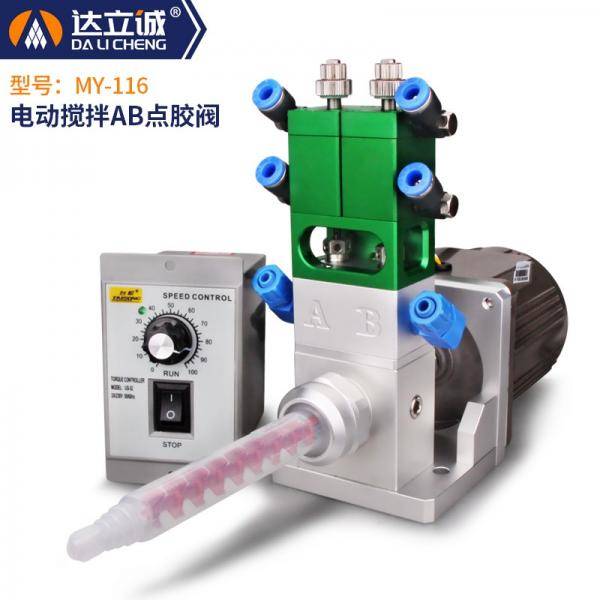

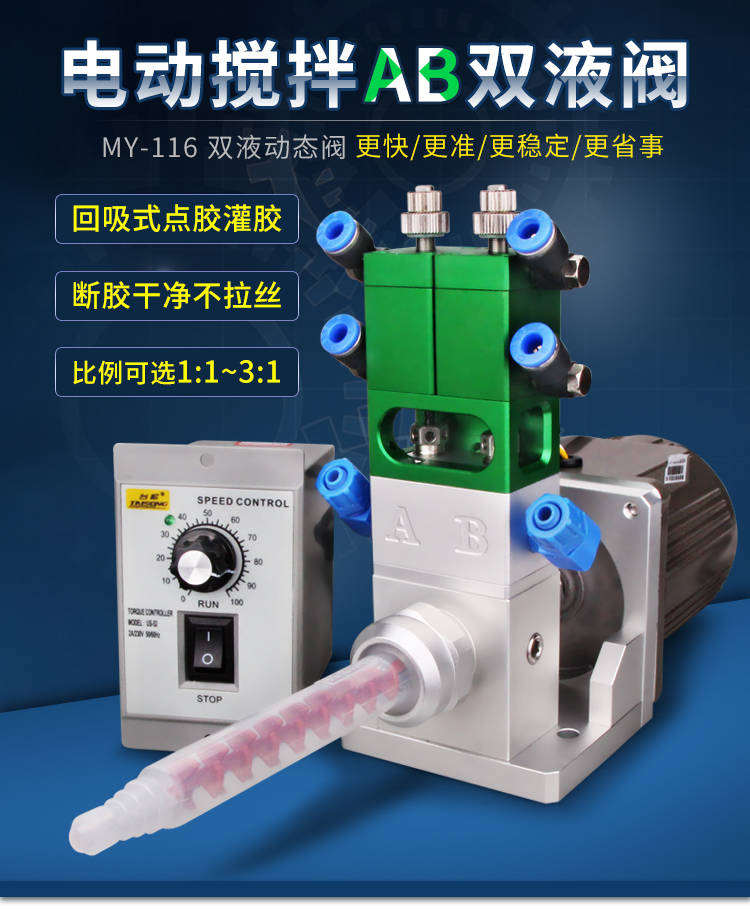

电动搅拌AB双液阀MY-116

产品描述:

在线咨询

点胶阀工作原理:

点胶阀有气动和电动两种:

气动:点胶阀由气缸、阀体和料缸三部分上下连接而成,气缸和阀体用先进密封材料隔开,避免胶水侵入气缸。料缸和气缸连接在点胶阀阀主体上,与气缸保证同心度。用电磁阀气动气缸运动,从而驱动中心杆上下运动,利用中心杆的上下运动达到对胶水的开启和关断作用。根据开启和关断的方式不同,从而分为:柱塞式点胶阀、顶针式点胶阀、提升式点胶阀、喷雾点胶阀、喷射点胶阀;开关方式不同,适用的流体也就不同,回吸式点胶阀采用向上运动关胶结构,使停胶同时瞬间回吸断胶,减少余留针头上的残胶,使点胶不产生漏滴、拉丝等现象。胶阀本体经铝合金阳极氧化处理,密封材料采用最新四氟材料,接触胶体部分均为耐腐蚀材料。
电动:包括泵体和驱动部分,随配定子,安装简单。采用定转子结构设计,密封性能好。转子和定子副形成自密封结构,易于替换。通过转子在定子腔的定向旋转作用,实现介质输送功能。输送过程不对介质性能产生任何的影响。 同时可通过电机反转,轻松实现介质回吸功能,确保介质和材料的清洁,无滴漏,无污染!

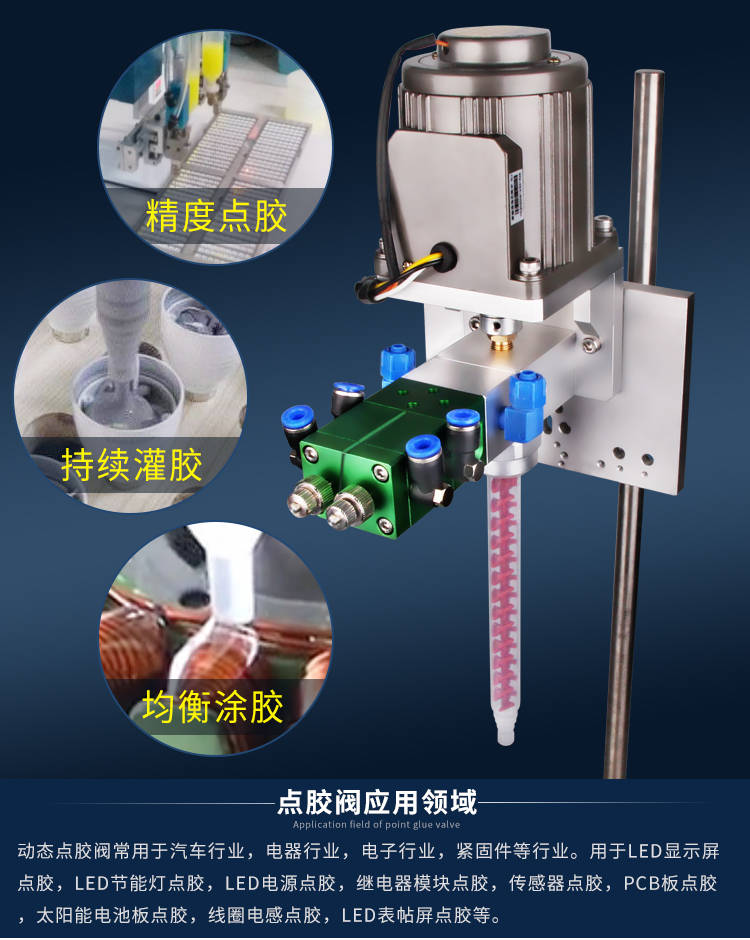

应用行业:

一般常见UV胶、silicon、EPOXY、红胶、银胶、A B胶、COB黑胶、导电胶、散热铝膏、瞬间胶、热熔胶 运用行业:光学,光电行业生化行业  光伏太阳能行业  SMD / SMT  表面贴装半导体制造行业  医药行业  LCD / LED  实验室  电子元器件行业 半导体封装 PCB电子零件固定及保护 LCD玻璃机板封装粘接 移动电话机板涂布或按键点胶 扬声器点胶 电池盒点胶封合 汽械车零件涂布 五金零件涂布接著 定量气体、液体填充涂布 芯片邦定


优点和特点:

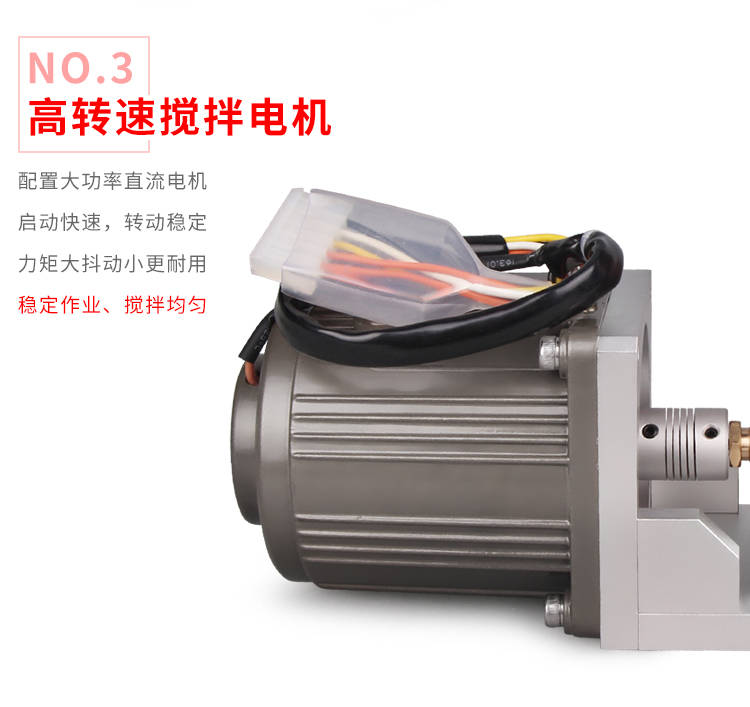

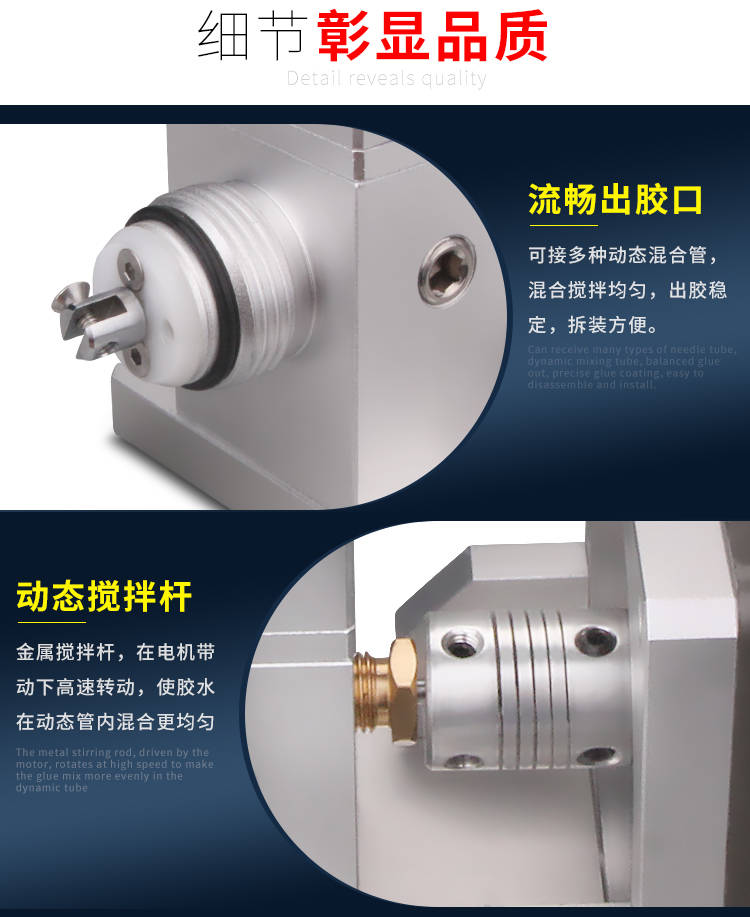

1、电动搅拌混合胶水,AB胶混合更均匀有效,提升胶水流畅性;

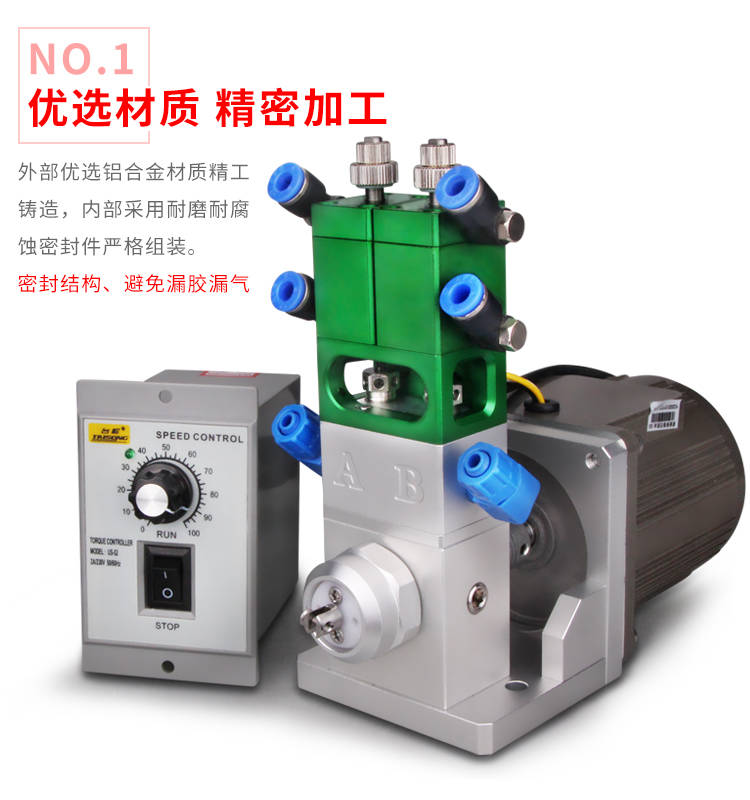

2、采用精密cmc制作,有较好密封性,密封圈采用硅胶材质,密封性更好,有防腐效果;

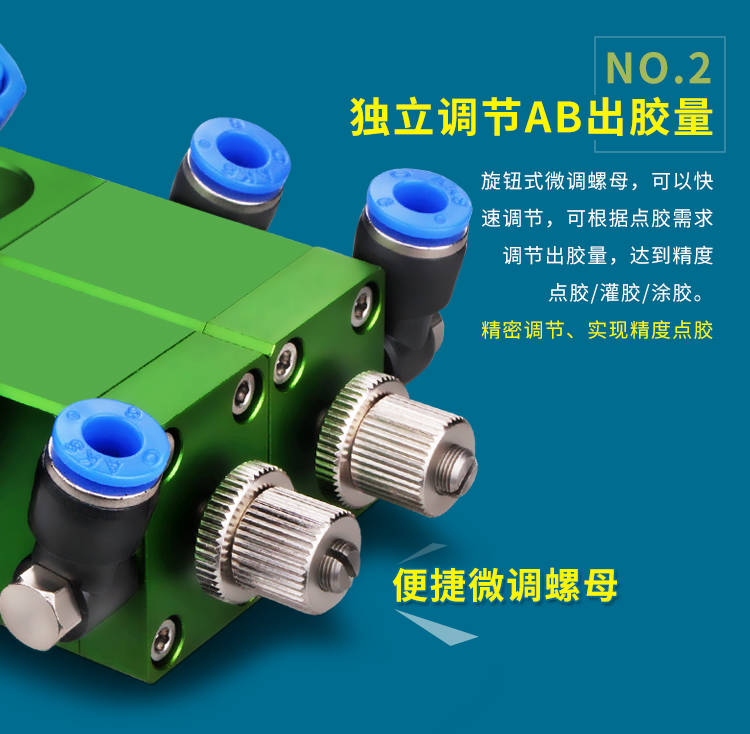

3、精密点胶阀,出胶量可以微调,精度达到0.1ml,出胶宽度小的可达到0.1mm,断胶干净,杜绝拉丝滴漏等问题;

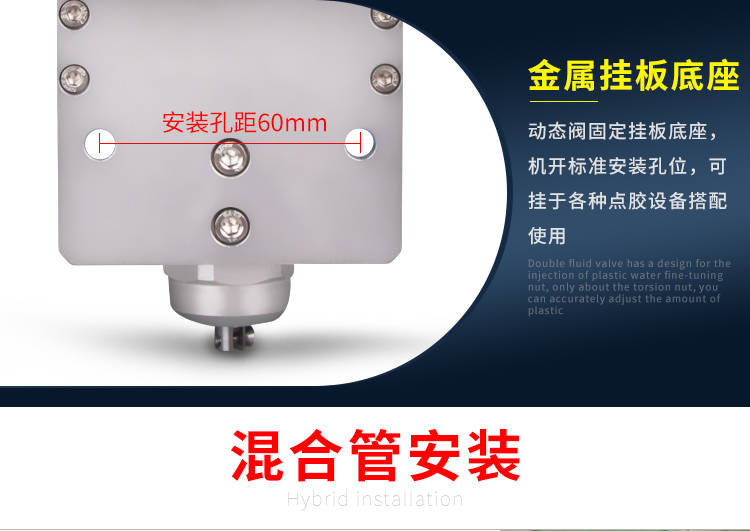

4、可搭配各种类型点胶机及自动化设备使用,安装方便,只需要锁在治具板上即可;

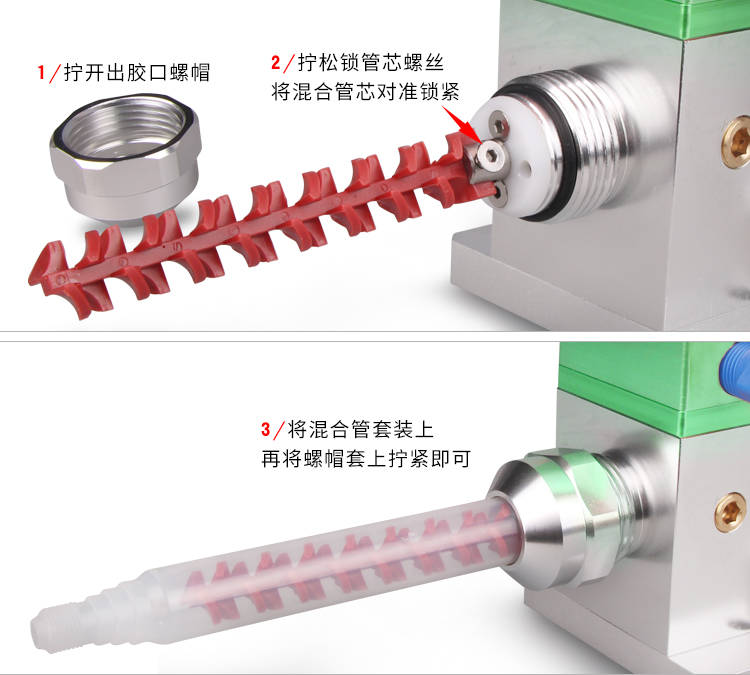

5、针头安装方便,点胶阀均可做螺帽式接头和鲁尔接头,可以快速安装更换针头,而且还不会脱落;

常见问题:

如何有效而快速的排除胶阀的问题: 下列为解决胶阀使用时经常发生的问题的有效方法.  1. 胶阀滴漏  此种情形经常发生予胶阀关毕以后.  95%的此种情形是因为使用的针头口径太小所致.  太小的针头会影响液体的流动造成背压, 结果导致胶阀关毕后不久形成滴漏的现象. 过小的针头也会影响胶阀开始使用时的排气泡动作.可以调节压力桶气压,不要过高,能驱动胶水即可,点胶阀能微调,就尽量调小(减少点胶阀反应时间快),或者更换较大的针头即可解决这种问题.  锥形斜式针头产生的背压最少, 液体流动最顺畅.  液体内空气在胶阀关毕后会产生滴漏现象, 最好是预先排除液体内空气, 或改用不容易含气泡的胶.或先将胶离心脱泡后在使用.  2. 出胶大小不一致  当出胶不一致时主要为储存流体的压力筒或空气压力不稳定所产生.  进气压力调压表应设定于比厂内最低压力低10至15psi. 压力筒使用的压力应介于调压表中间以上的压力, 应避免使用压力介于压力表之中低压力部分.  胶阀控制压力应至少60psi以上以确保出胶稳定.  最后应检查出胶时间.若小于15/1000秒会造成出胶不稳定. 出胶时间愈长出胶愈稳定.  3. 流速太慢  流速若太慢应将管路从1/4” 改为3/8”.  管路若无需要应愈短愈好  4. 流体内的气泡  过大的流体压力若加上过短的开阀时间则有可能将空气渗入液体内. 解决方法为降低流体压力并使用锥形斜式针头.  5. 瞬间胶( 快干胶 ) 在胶阀` 接头` 及管路上堵塞  此种情形主要因过多的湿气或重复使用过的瞬间胶. 应确保使用新鲜的瞬间胶. 将管路以未含湿气的Aceton丙酮彻底清洗过. 使用的空气应确定完干燥且于厂内空压与胶阀系统间加装过滤器. ( 以上方法如仍然无效, 则应使用氮气. )

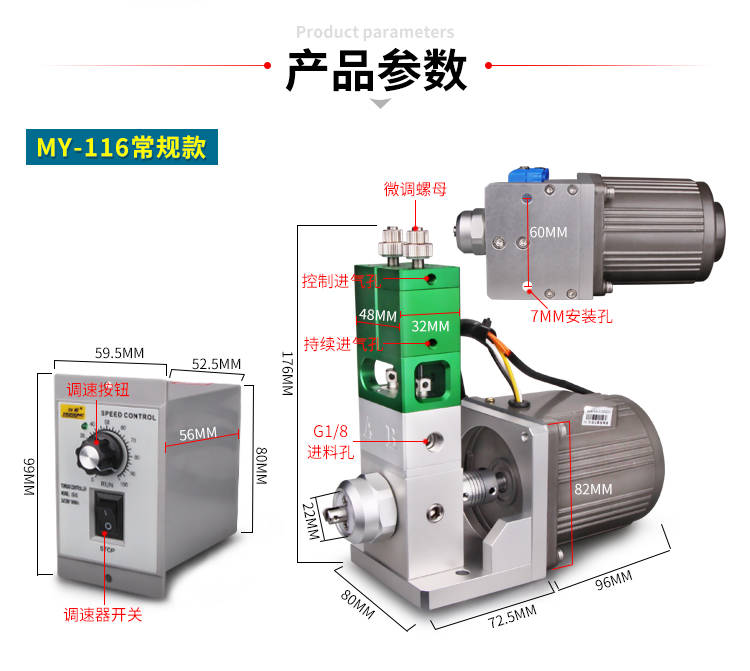

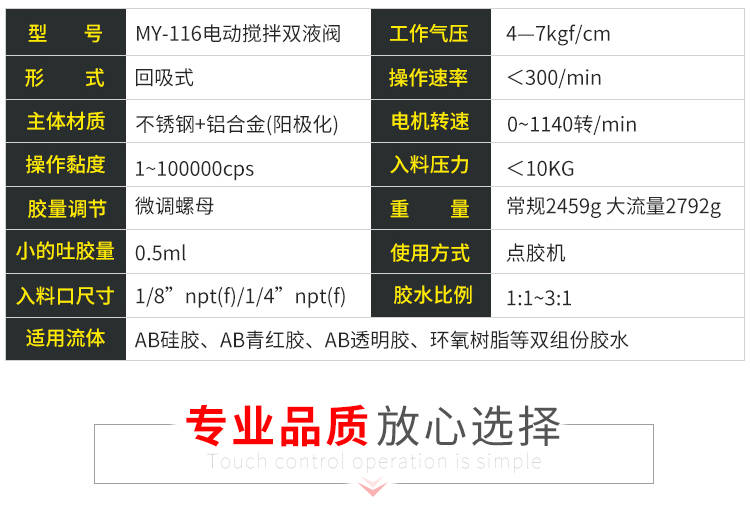

技术参数:

产品型号

MY-116

形      式回吸式

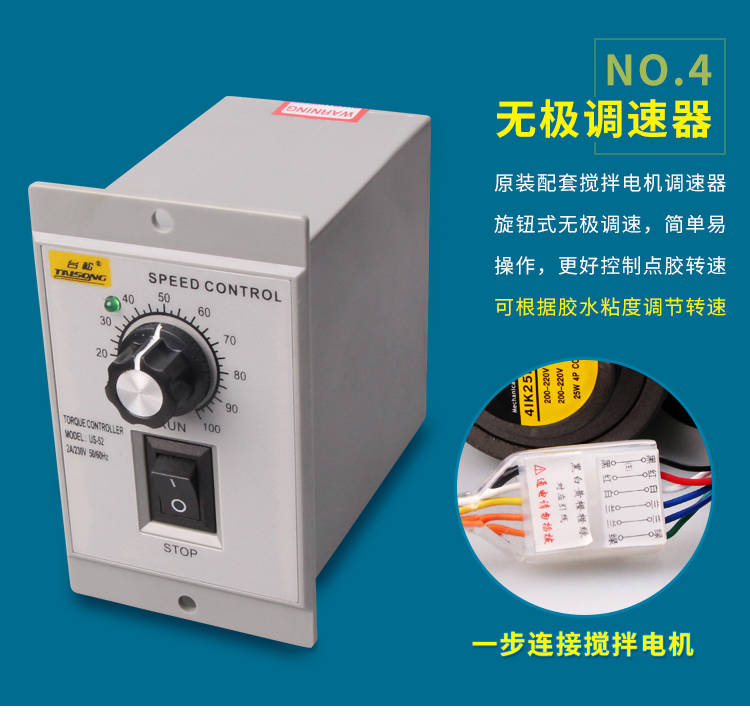

电机转速0~1140转/min
主体材质不锈钢+铝合金
微量调节独立微调螺母
操作黏度1~300000cps
重量2459g
小的吐胶量
0.1ml
入料口尺寸1/8”npt(f)
出胶比例1:1~3:1可选
工作气压

4~7kgf/cm

适用流体AB水晶胶、封灌黑胶、AB环氧树脂胶等
