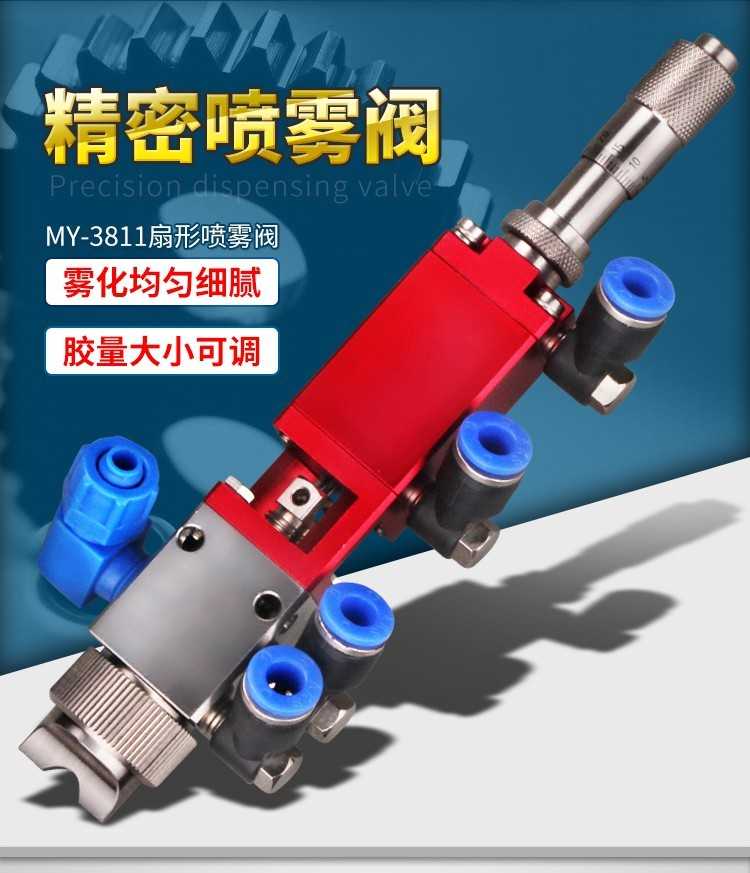

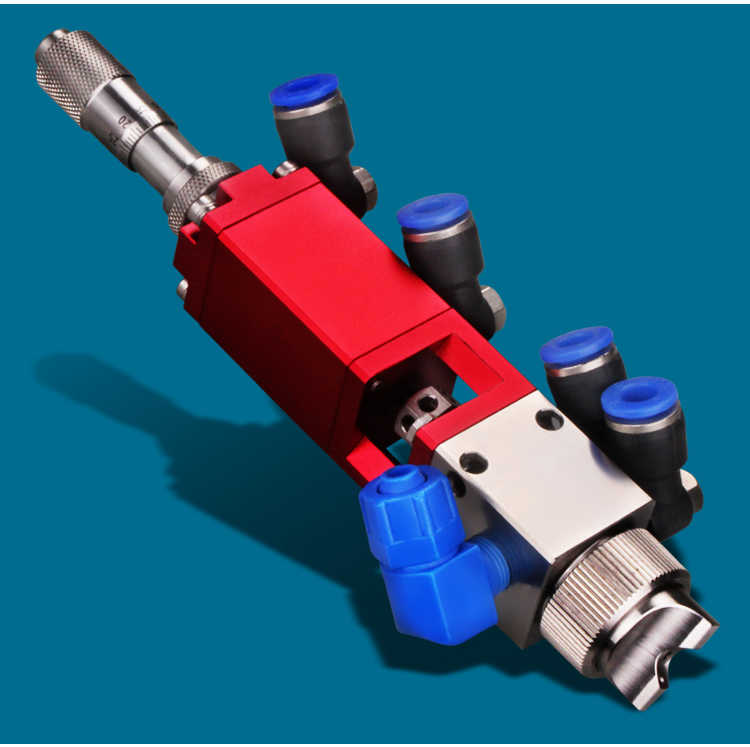

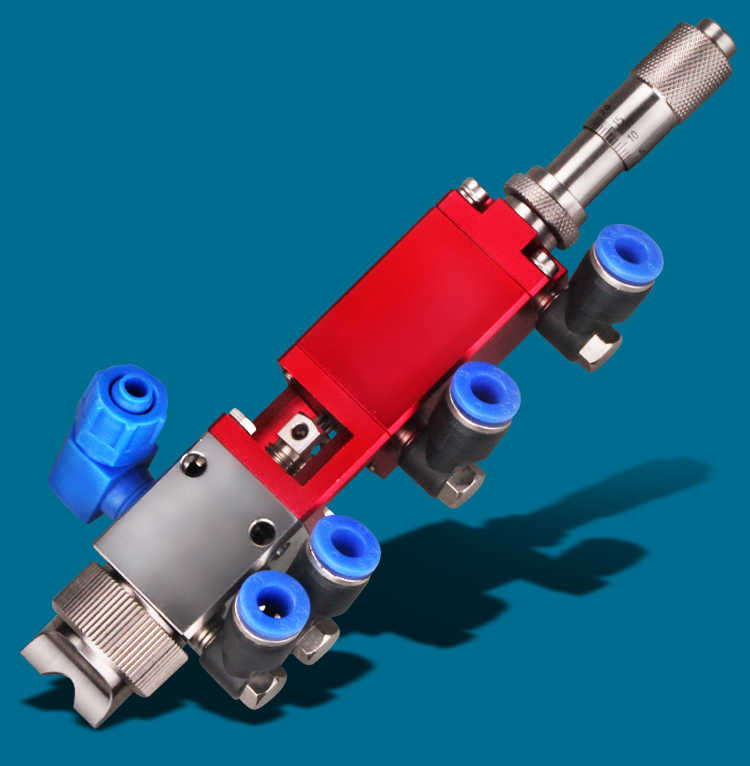

精密扇形喷雾点胶阀MY-3811

产品描述:

在线咨询

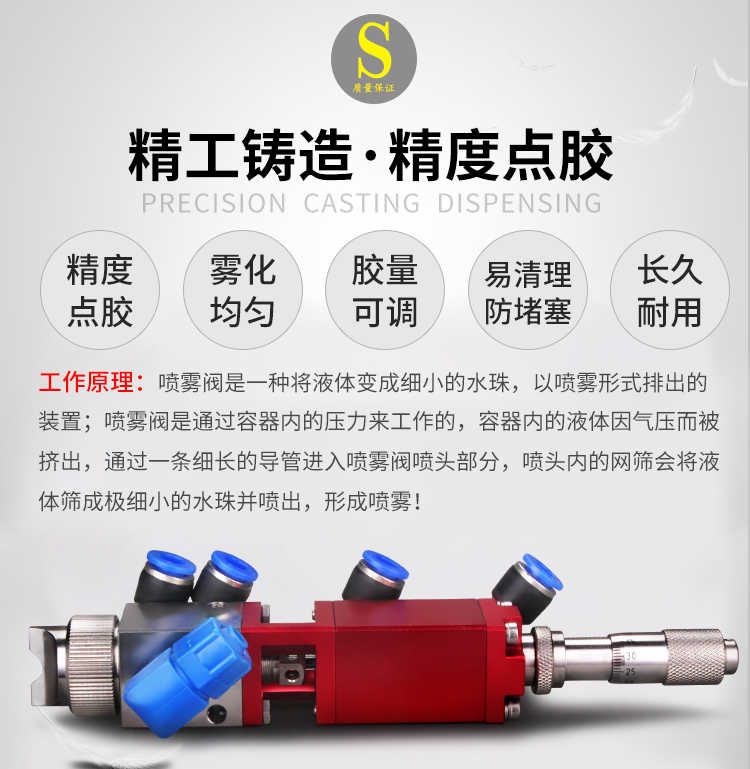

点胶阀工作原理:

点胶阀有气动和电动两种:

气动:点胶阀由气缸、阀体和料缸三部分上下连接而成,气缸和阀体用先进密封材料隔开,避免胶水侵入气缸。料缸和气缸连接在点胶阀阀主体上,与气缸保证同心度。用电磁阀气动气缸运动,从而驱动中心杆上下运动,利用中心杆的上下运动达到对胶水的开启和关断作用。根据开启和关断的方式不同,从而分为:柱塞式点胶阀、顶针式点胶阀、提升式点胶阀、喷雾点胶阀、喷射点胶阀;开关方式不同,适用的流体也就不同,回吸式点胶阀采用向上运动关胶结构,使停胶同时瞬间回吸断胶,减少余留针头上的残胶,使点胶不产生漏滴、拉丝等现象。胶阀本体经铝合金阳极氧化处理,密封材料采用最新四氟材料,接触胶体部分均为耐腐蚀材料。
电动:包括泵体和驱动部分,随配定子,安装简单。采用定转子结构设计,密封性能好。转子和定子副形成自密封结构,易于替换。通过转子在定子腔的定向旋转作用,实现介质输送功能。输送过程不对介质性能产生任何的影响。 同时可通过电机反转,轻松实现介质回吸功能,确保介质和材料的清洁,无滴漏,无污染!


应用行业:

一般常见UV胶、silicon、EPOXY、红胶、银胶、A B胶、COB黑胶、导电胶、散热铝膏、瞬间胶、热熔胶 运用行业:光学,光电行业生化行业  光伏太阳能行业  SMD / SMT  表面贴装半导体制造行业  医药行业  LCD / LED  实验室  电子元器件行业 半导体封装 PCB电子零件固定及保护 LCD玻璃机板封装粘接 移动电话机板涂布或按键点胶 扬声器点胶 电池盒点胶封合 汽械车零件涂布 五金零件涂布接著 定量气体、液体填充涂布 芯片邦定


优点和特点:

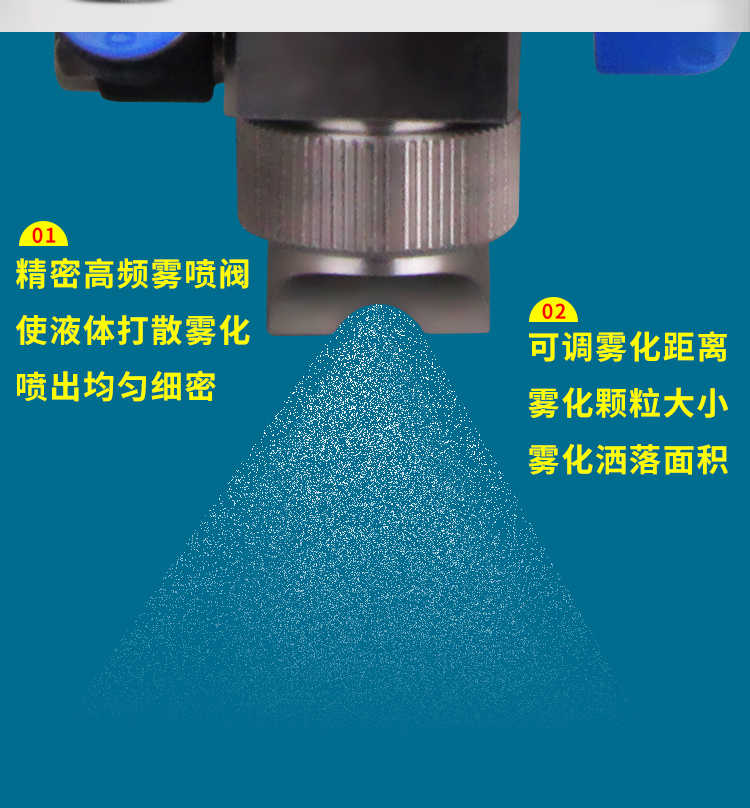

1、可精密微量调节液体大小,可调雾化口雾化距离,实现调节雾化颗粒大小,喷头洒落面积等;

2、采用精密cmc制作,有较好密封性,密封圈采用硅胶材质,密封性更好,有防腐效果;

3、精密点胶阀,出胶量可以微调,精度达到0.1ml,出胶宽度小的可达到0.1mm,断胶干净,杜绝拉丝滴漏等问题;

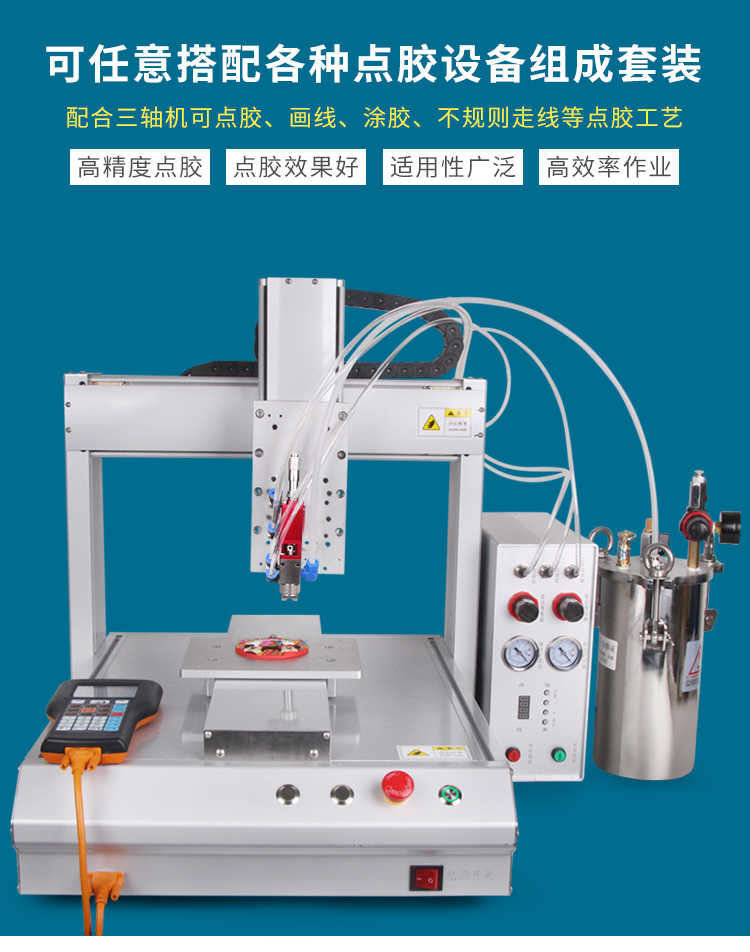

4、可搭配各种类型点胶机及自动化设备使用,安装方便,只需要锁在治具板上即可;

5、针头安装方便,点胶阀均可做螺帽式接头和鲁尔接头,可以快速安装更换针头,而且还不会脱落;

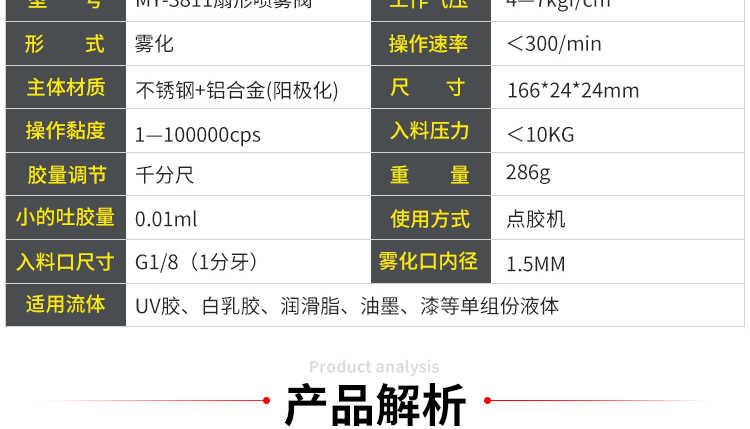

技术参数:

产品型号MY-3811
形      式顶针式

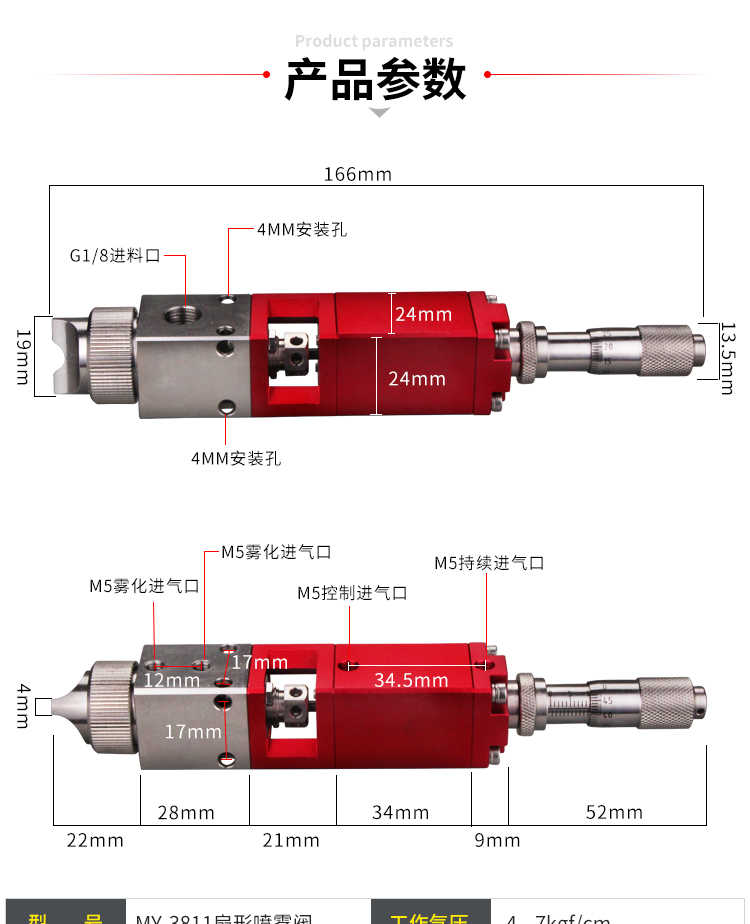

外形尺寸参考详情页图

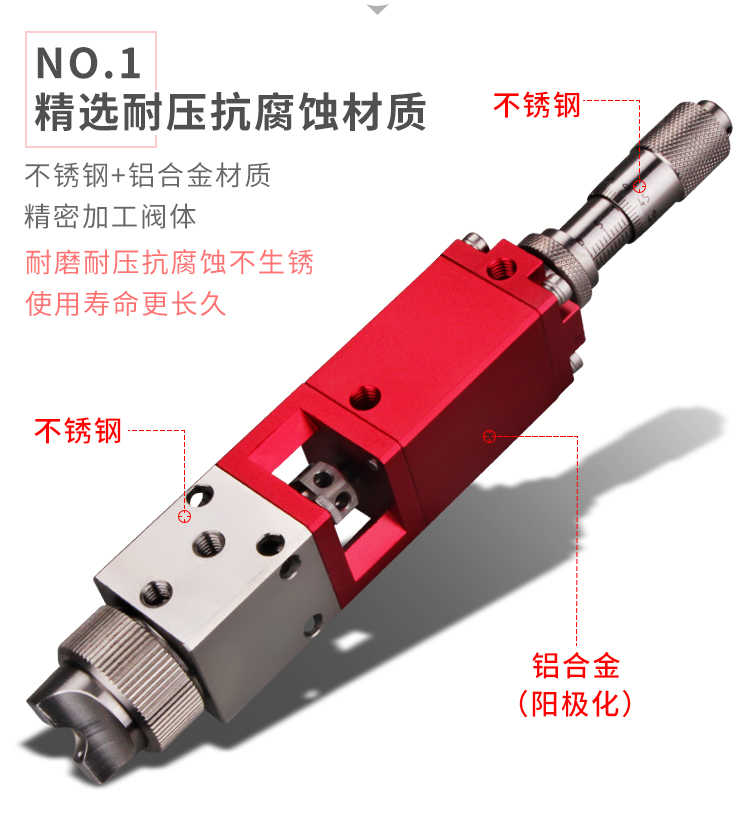

主体材质不锈钢+铝合金
微量调节千分尺微调
操作黏度1~300000cps
可选款式扇形款
小的吐胶量
0.1ml
入料口尺寸1/8”npt(f)
雾化口内径1mm

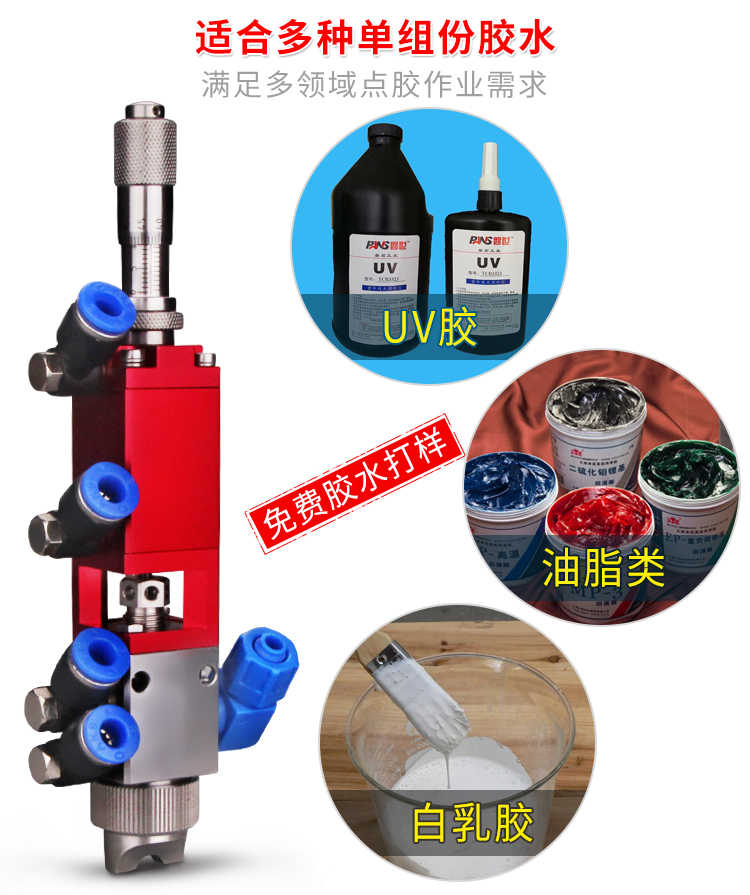

适用流体三防漆、白乳胶、UV胶、酒精、油墨、等
